产品概述
GE 469- p5 - hi - a20 -e是GE Multilin公司469系列的一款尖端电机管理继电器，旨在为工业自动化系统中的大中型交流电机提供全面的保护、控制和监测。作为GE SR系列继电器的一部分，该设备结合了先进的自适应算法和坚固耐用的抽出设计，确保在发电、油气和水处理等关键应用中具有可靠的性能。GE 469-P5-HI-A20-E支持宽控制功率范围（70-265 VAC / 90-300 VDC），并具有4-20 mA模拟输出（A20），可与SCADA系统无缝集成，而其增强型前面板(E)提供直观的配置和实时诊断。通过12个RTD输入和精确的热建模，继电器动态监测定子，轴承和环境温度（-200°C至500°C），能够早期检测过热或热不平衡。
技术规格
参数名称参数值
产品型号469- p5 - hi - a20 - e
制造商ge Multilin
产品类型电机管理继电器
控制电源70 - 265 VAC (48-62 Hz) / 90-300 VDC
电流二次输入5a （P5配置）
RTD输入12（3线，100Ω Pt/Ni, 120Ω Ni, 10Ω Cu）
模拟输出2x 4 - 20ma （A20选项）
通讯协议modbus RTU， RS232/RS485，可选以太网
过载、接地故障、相不平衡、热过载、差动保护
环境等级ip20 - x（正面），保形涂层（可选H后缀）
工作温度-40°C至+60°C（-40°F至140°F）
储存温度-40°C至+80°C（-40°F至176°F）
尺寸11.65 " x 4.21 " x 8.07 "（296毫米x 107毫米x 205毫米）
体重10磅（4.5公斤）
安装方式：din导轨或面板安装
Event logging 512个带有时间戳的故障记录的事件
主要特点及优势
自适应保护算法：GE 469-P5-HI-A20-E采用先进的热建模，根据电机特定参数动态调整保护曲线，减少误跳闸，优化能源效率。其电压相关的过载曲线和扭矩计量功能确保了对机械堵塞和转子断条的精确保护。

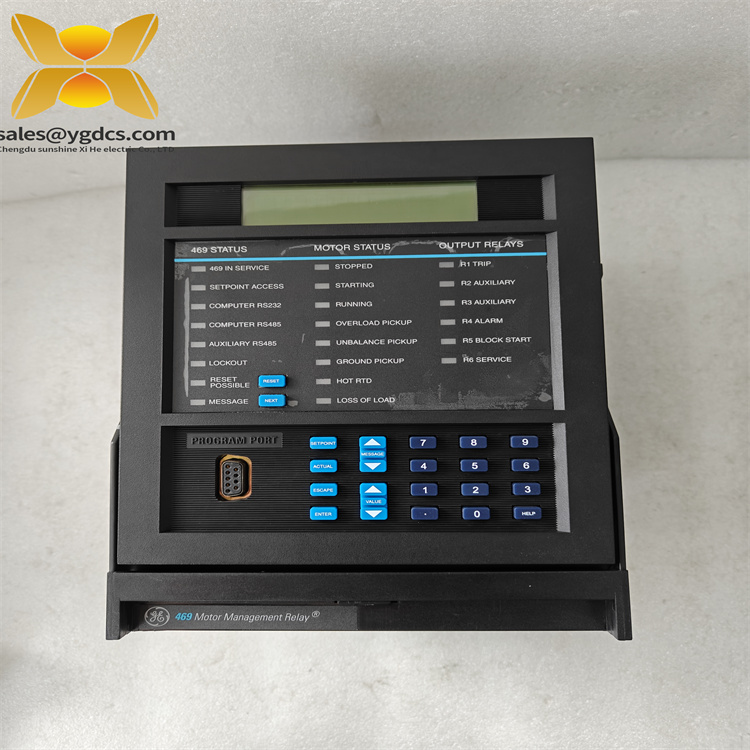

全面监控：12个RTD输入能够实时跟踪关键电机组件的温度，而内置的计量提供准确的电压，电流和功率因数的测量。该继电器的增强前面板包括一个40个字符的LCD和用于即时状态更新的LED指示灯。
灵活的通信：具有标准的RS232/RS485端口和可选的以太网或DeviceNet接口，GE 469-P5-HI-A20-E与工业控制系统无缝集成。通过GE的EnerVista 469软件，可以实现远程配置、趋势分析和预测性维护。
坚固的设计：HI控制电源变体和可选的保形涂层（H后缀）确保在恶劣环境下可靠运行，承受灰尘，潮湿和化学品暴露。继电器的抽出结构简化了模块更换而无需断开接线，最大限度地减少了停机时间。
可扩展的I/O配置：六个机电形式C输出和九个光隔离数字输入支持自定义控制方案，包括减载和多级电机启动。4-20 mA模拟输出（A20）便于与模拟控制系统集成。
应用领域
GE 469-P5-HI-A20-E适用于需要强大电机管理的行业，包括：
发电：保护热电厂和可再生能源电厂的涡轮机、发电机和辅助电机，确保在不同负载条件下稳定运行。
石油和天然气：保护海上平台和炼油厂的泵、压缩机和输送机，可靠性对防止生产中断至关重要。
水/废水：控制处理设施中的泵和搅拌器，具有先进的诊断功能，可检测干运行或堵塞的管道。
制造业：优化汽车装配线、食品加工厂和制药工厂的电机性能，通过预测分析将维护成本降低高达30%。
在这些应用中，继电器的差动保护和实时热监测降低了灾难性故障的风险，而其模块化设计支持未来系统升级的轻松扩展。
相关产品
GE 469-P5-HI-A20-E-H：与GE 469-P5-HI-A20-E相同，但包括适用于化学腐蚀性环境的保形涂层（H后缀），是石化和废水应用的理想选择。
GE 469-P5-HI-A20-E-N：无增强诊断的基本型号，适用于需要较低前期成本的非关键系统的基本电机保护。
GE 239-RTD-AN：具有RTD输入的紧凑型电机保护继电器，补充了GE 469-P5-HI-A20-E的小规模应用或作为备用解决方案。
GE Multilin 850P：支持多馈线保护（最多4条馈线）
