产品概述

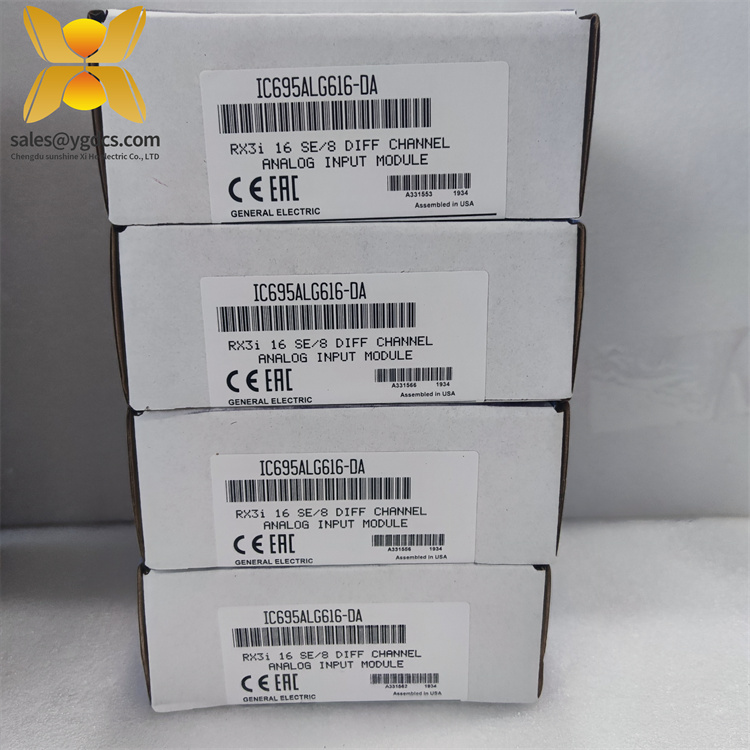

GE IC695ALG616是 PACSystem RX3i 可编程自动化控制器（PAC）中的非隔离模拟输入模块1。它以前由 GE 智能平台（GE IP）制造，现在隶属于艾默生自动化1。该模块可配置为十六（16）个单端输入或八（8）个差分输入通道，能够接受多种模拟信号，包括 0 至 20mA、4 至 20mA、±20mA 电流信号以及 ±10V、0 至 10V、±5V、0 至 5V、1 至 5V 电压信号1。它在自动化系统中起着精确采集模拟量信号的关键作用，为后续的控制和处理提供准确的数据支持，具有高分辨率和稳定性，可广泛应用于各种工业自动化场景。
技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | IC695ALG616 |
| 制造商 | GE（现艾默生自动化） |
| 产品类型 | 模拟输入模块 |
| 输入通道数 | 16 个单端输入或 8 个差分输入 |
| 信号类型 | 电流：0 - 20mA、4 - 20mA、±20mA；电压：±10V、0 - 10V、±5V、0 - 5V、1 - 5V |
| 转换分辨率 | 24 位 |
| 输入滤波器 | 可配置为 8Hz、12Hz、16Hz、40Hz、200Hz、500Hz |
| 数据格式 | 浮点 16 位 IEEE 数据或 32 位整数 |
| 工作温度 | 32 至 140 华氏度 |
| 存储温度 | -40 至 185 华氏度 |
| 湿度范围 | 5% 至 95% 非冷凝 |
| 振动额定值 | 0 至 006 赫兹，位移峰值 0911.60068 毫米（2.6 英寸）；2 毫秒内 27G 抗振等级 |
| 背板类型 | 仅限通用背板，使用 PCI 总线 |
主要特点和优势
- 高精度测量：采用高品质元器件和先进电路设计，配合 24 位 ADC 转换分辨率，能实现高精度模拟量测量，为工业控制提供精确数据12。
- 灵活配置：可通过 Proficy Machine Edition（PME）编程软件进行参数配置，无需跳线和 DIP 开关。能灵活设置为单端或差分输入，通道滤波器、报警设置等也均可配置，满足不同应用需求1。
- 多种保护功能：具备开路检测、过压和过流保护，每个通道还能单独设置报警，包括极低、低、高、极高报警以及正负变化率报警，有效保障模块和系统安全1。
- 状态显示直观：带有模块 OK LED、现场状态 LED 和接线端子 LED，可清晰显示设备运行状态、故障信息等，方便用户及时了解模块工作情况并进行维护1。
应用领域
GE IC695ALG616模块适用于多种工业自动化领域。在化工生产中，可用于精确测量流量、压力、温度等模拟量参数，为生产过程控制提供数据支持，确保生产的稳定性和安全性。在电力系统中，能对电压、电流等信号进行采集和处理，用于电网监控和继电保护等。在冶金行业，可用于监测熔炉温度、金属液位等参数，实现对生产过程的精准控制，提高产品质量。在水处理领域，可采集水位、水质等模拟量数据，实现对水处理过程的自动化控制，保障水质达标。
相关产品
- IC695ALG600：与IC695ALG616同属 PACSystems RX3i 模拟量输入模块系列，通道数等规格可能不同，适用于不同点数需求的应用场景。
- IC695ALG608：也是 PACSystems RX3i 系列模拟量输入模块，在通道数量、功能配置上与IC695ALG616有差异，可根据具体项目需求选择。
- IC694TBB032：高密度接线板，是IC695ALG616等模块的配套产品，用于实现模块与外部设备的连接。
安装与维护
安装前准备：在安装 GE IC695ALG616模块前，需确保 RX3i 通用背板已正确安装并通电。检查背板插槽是否干净、无杂物，避免因插槽问题导致模块接触不良。同时，根据实际应用需求，通过 PME 编程软件对模块参数进行预配置，如输入信号类型、通道滤波等。
维护建议：定期检查模块的 LED 指示灯状态，如发现异常，及时根据指示灯含义判断故障原因并进行处理。保持模块表面清洁，避免灰尘和杂物堆积影响散热和性能。每隔一段时间，可通过软件对模块进行自诊断测试，确保其功能正常。如发现模块存在故障，应及时联系专业技术人员进行维修或更换，避免影响整个自动化系统的运行。
产品保障
GE 对IC695ALG616模块提供严格的质量保证。产品在出厂前经过多道严格的质量检测工序，确保其性能和质量符合高标准要求。同时，艾默生自动化提供完善的售后服务承诺，包括及时的技术支持和维修服务。如果产品在质保期内出现非人为的质量问题，将免费进行维修或更换。此外，艾默生拥有专业的技术团队，能够为用户提供全方位的技术支持，帮助用户解决在使用过程中遇到的各种问题，让用户使用无后顾之忧。
