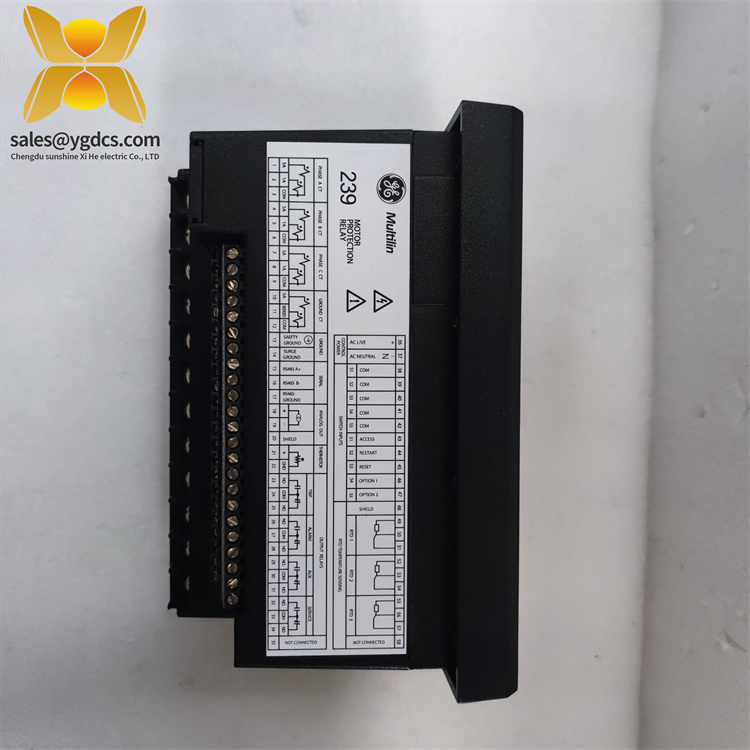

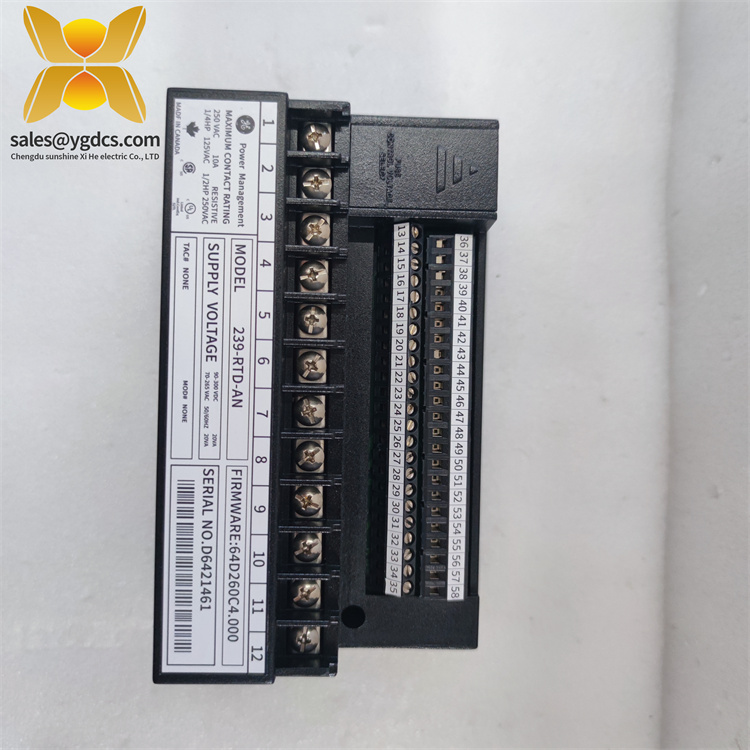

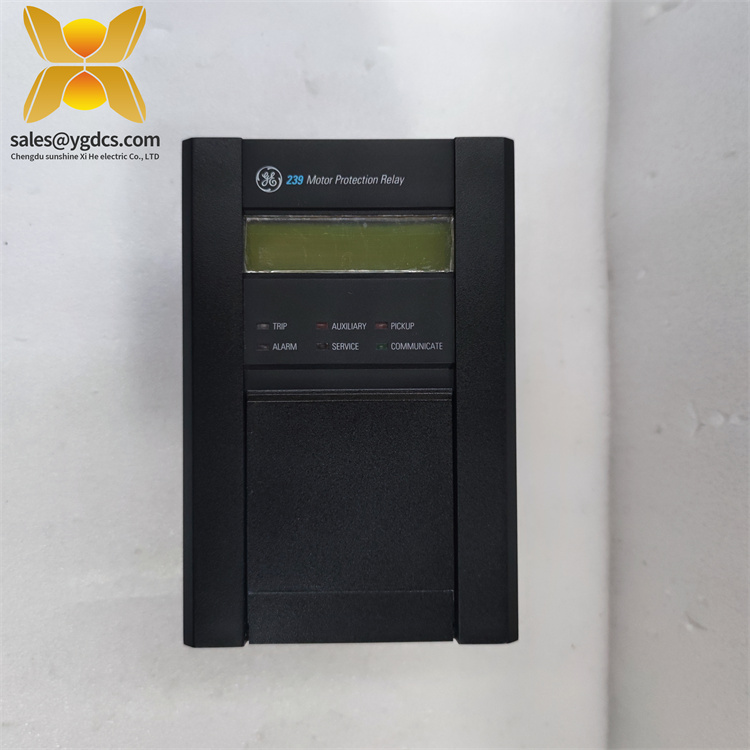

产品概述
GE 239-RTD-AN 是通用电气（GE）旗下 GE Multilin 系列推出的电机保护继电器，专为工业自动化领域设计，用于监测和保护三相交流电机免受过载、短路、接地故障等损害。该继电器集成 RTD（热电阻）温度传感器输入功能，可实时监测电机绕组温度，结合多种保护机制实现精准故障预警与隔离。作为 GE Multilin 239 系列的核心型号，239-RTD-AN 通过模块化设计支持灵活配置，广泛应用于石油化工、电力、矿山等关键行业。
技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | 239-RTD-AN |
| 制造商 | GE Multilin（现隶属于 GE Vernova） |
| 产品类型 | 电机保护继电器（带 RTD 温度监测） |
| 输入类型 | 3 相电流输入（无电压输入） 3 路可编程 RTD 输入（支持铂、镍、铜类型） |
| 温度范围 | -200°C 至 500°C（取决于 RTD 类型） |
| 输出配置 | 4 个 Form-C 输出继电器 1 个隔离模拟输出（0-1/0-20/4-20 mA） |
| 通信接口 | RS485（支持 Modbus RTU 协议） |
| 电源要求 | 70-265V AC 或 90-300V DC |
| 工作温度 | -40°C 至 70°C（存储温度） |
| 防护等级 | IP67（需配合防护外壳） |
| 认证标准 | UL、CSA 认证 |
| 物理尺寸 | 11.2cm×6.5cm×11cm（宽 × 高 × 深） |
核心功能与优势
1. 全面的电机保护机制
- 多维度故障检测：支持过载、短路、接地故障、欠压、过压、单相运行等保护功能，可通过软件自定义阈值和延迟时间110。
- 温度实时监控：集成 3 路 RTD 输入，直接连接电机绕组或轴承的温度传感器，实现过热预警与保护，避免因温度异常导致的设备损坏58。
- 模拟量输出：提供隔离模拟输出（0-20 mA），可将电机电流、温度等参数传输至 PLC 或 SCADA 系统，支持远程监控与数据分析89。
2. 工业级可靠性设计
- 宽温与抗干扰：支持 - 40°C 至 70°C 存储温度，适应极端工业环境；采用金属外壳和电磁屏蔽设计，有效抵御振动和电磁干扰（EMI）513。
- 故障自诊断：内置看门狗定时器和非易失性存储器，断电后仍保留配置数据；通过 LCD 显示屏实时显示故障代码和状态信息，支持快速定位问题512。
- 冗余电源支持：兼容 AC/DC 双电源输入，确保在电力波动或故障时持续运行614。
3. 灵活的配置与扩展
- 可编程参数：通过 Enervista 239 Setup 软件可自定义 RTD 类型、保护阈值、报警延迟等参数，支持离线配置和在线调试16。
- 模块化扩展：可选配恶劣环境涂层（型号 239-RTD-AN-H），增强在粉尘、潮湿等环境中的耐用性；支持与 GE Multilin 其他模块（如通信扩展卡）组合使用14。
- 远程管理功能：通过 Modbus RTU 协议实现远程参数修改、状态查询和固件升级，减少现场维护工作量610。
典型应用场景
1. 工业电机控制
- 泵与压缩机保护：在石油化工行业中，239-RTD-AN 实时监测离心泵电机的温度和电流，当检测到过载或轴承过热时，触发停机并发送报警信号至中控系统110。
- 输送带系统：在矿山运输线中，继电器通过 RTD 传感器监测电机绕组温度，结合电流分析预测潜在故障，避免因电机损坏导致的生产中断18。
2. 电力与能源管理
- 发电设备保护：在燃气轮机辅助电机中，239-RTD-AN 监测电机运行状态，当检测到单相运行或接地故障时，快速切断电源以保护设备和人员安全1013。
- 微电网控制：在分布式能源系统中，继电器通过模拟输出将电机负载数据传输至能源管理系统，优化电力分配并提升系统稳定性814。
3. 过程自动化
- 制药生产线：在反应釜搅拌电机中，239-RTD-AN 结合 RTD 传感器监测电机温度，防止因散热不良导致的药物质量问题；同时通过 Modbus 接口将数据上传至 MES 系统，实现生产过程追溯1016。
- 食品加工设备：在包装机械电机中，继电器检测电流异常（如堵转）并触发停机，避免设备损坏和产品浪费15。
安装与维护建议
- 系统集成
- 接线规范：使用屏蔽双绞线连接 RTD 传感器和模拟输出，与动力电缆保持至少 30cm 间距以减少电磁干扰；RTD 输入需采用 3 线制接法以消除线路电阻影响1213。
- 接地要求：金属外壳需可靠接地（接地电阻≤4Ω），防止静电积累和雷击损坏110。
- 软件配置
- 参数设置：通过 Enervista 软件配置 RTD 类型（如 PT100）、报警阈值（如 150°C）和输出继电器逻辑，支持导入 / 导出配置文件以快速复制至多台设备16。
- 通信协议：设置 Modbus 从机地址（默认 1）和波特率（19200 bps），确保与上位机通信正常614。
- 维护策略
- 定期校准：每年使用标准电阻箱验证 RTD 测量精度，误差应控制在 ±0.5% 以内；检查输出继电器触点磨损情况，必要时更换1213。
- 固件升级：通过 Enervista 软件下载最新固件，修复潜在漏洞并增强功能；升级前需备份配置文件以防数据丢失16。
- 备件管理：建议储备 1-2 个备用继电器和 RTD 传感器，缩短停机更换时间15。
产品保障与技术支持
GE 为239-RTD-AN 提供18 个月原厂质保，覆盖材料与工艺缺陷。用户可通过 GE 全球技术支持中心（7×24 小时响应）获取固件更新、故障诊断等服务。对于关键任务系统，GE 还提供Predictivity™智能运维服务，通过 AI 分析电机运行数据，预测设备寿命并生成维护计划，最大化系统可用性。此外，GE 认证培训课程可帮助用户技术团队掌握继电器的高级配置与调试技能。
总结：GE 239-RTD-AN 凭借其高精度温度监测、多维度保护功能和灵活的扩展能力，成为工业电机控制的核心组件。无论是石油化工、电力还是过程自动化领域，该继电器均能通过稳定的硬件架构与丰富的软件生态，为用户提供高效、安全的电机保护解决方案。
