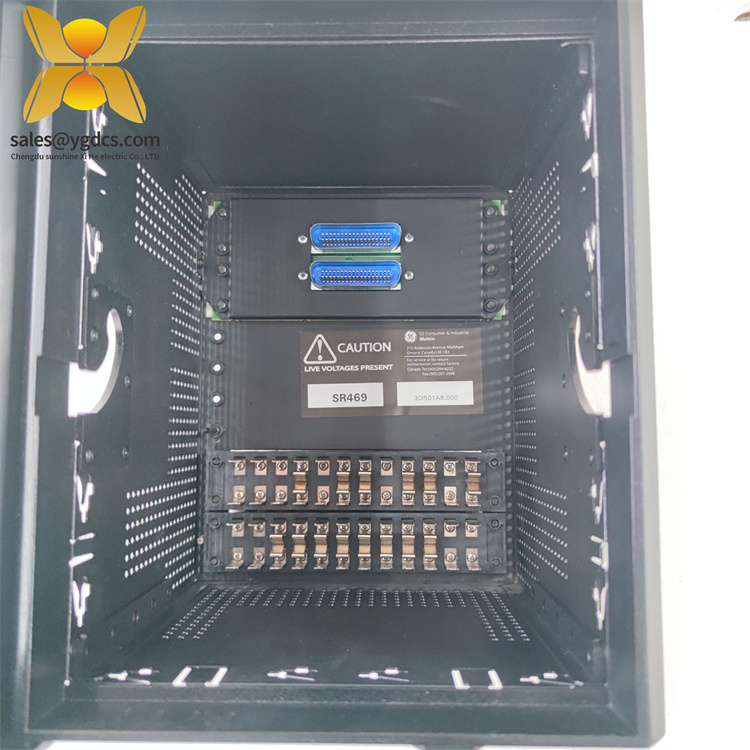

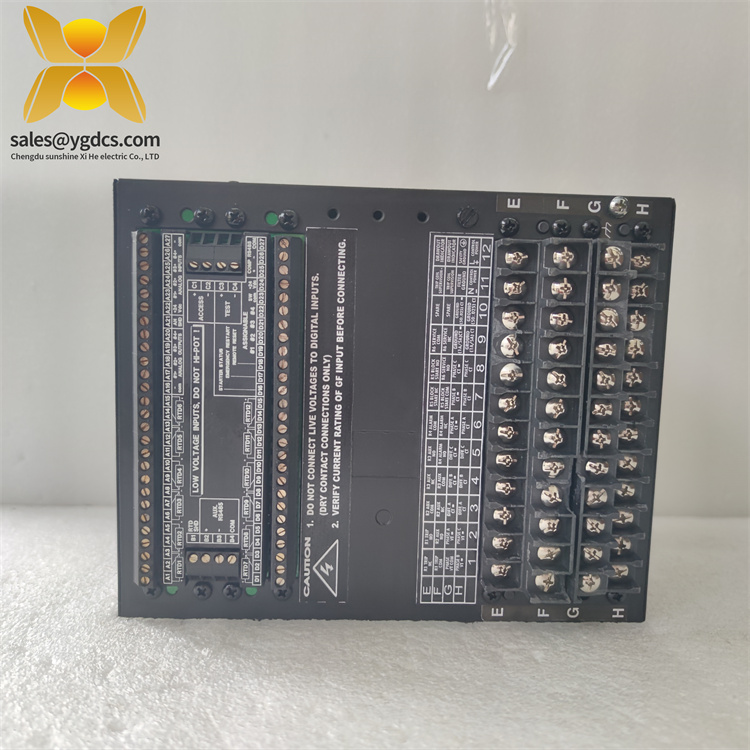

产品概述
GE 469-P1-HI-A20-E-H 是通用电气（GE）旗下 GE Multilin 系列推出的高性能电机管理继电器，专为大中型三相交流电机设计，提供全面的保护、监测与控制功能。该继电器集成增强型诊断能力和恶劣环境适应性，通过模块化设计支持灵活配置，广泛应用于石油化工、电力、水处理等对可靠性要求极高的工业场景。作为 GE Multilin 469 系列的高端型号，469-P1-HI-A20-E-H 结合保形涂层和扩展通信接口，可在复杂环境中稳定运行。
作为工业自动化系统的核心组件，GE 469-P1-HI-A20-E-H 通过多维度保护机制（如过载、短路、接地故障检测）和实时健康监测，显著降低电机故障率，延长设备寿命。其12 路 RTD 温度传感器输入直接连接电机绕组或轴承，实现精准的温度预警；自适应学习功能（如 FlexCurve™技术）可自动优化保护策略，适应不同负载特性。此外，继电器支持 Modbus RTU 通信协议，可无缝集成至 PLC、DCS 等控制系统，实现远程参数配置与故障诊断，有效提升生产效率。
在极端工业环境中，GE 469-P1-HI-A20-E-H 的保形涂层（H 后缀）可抵御粉尘、化学腐蚀和高湿度，确保设备在石油炼化、污水处理等场景中稳定运行。其宽电压输入范围（90-300V DC/70-265V AC）和 - 40°C 至 + 60°C 工作温度适应能力，进一步强化了其在电力、冶金等行业的适用性。
技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | 469-P1-HI-A20-E-H |
| 制造商 | GE Multilin（现隶属于 GE Vernova） |
| 产品类型 | 电机管理继电器（增强型） |
| 输入类型 | 3 相电流输入（1A CT 次级） 12 路 RTD 温度传感器输入（标配） |
| 输出配置 | 4 个 Form-C 输出继电器 4 个隔离模拟输出（0-1mA，可配置） |
| 通信接口 | RS485（Modbus RTU） 可选 Ethernet 或 DeviceNet 扩展模块 |
| 电源要求 | 90-300V DC 或 70-265V AC（48-62Hz） |
| 工作温度 | -40°C 至 + 60°C（存储温度 - 40°C 至 + 80°C） |
| 防护等级 | IP40（前面板），IP20（背部） 保形涂层增强防尘、防腐蚀能力 |
| 认证标准 | UL、CSA 认证 |
| 物理尺寸 | 29.6cm×10.7cm×20.5cm（宽 × 高 × 深） |
主要特点和优势
1. 多维度电机保护与诊断
GE 469-P1-HI-A20-E-H 集成12 路 RTD 温度监测，直接连接电机绕组或轴承的 PT100 传感器，实时捕捉温度异常并触发预警，避免因过热导致的设备损坏。其转子断条检测和机械堵塞识别功能通过电流分析实现，可提前发现电机机械故障，减少停机时间。此外，继电器支持电压相关过载曲线，适应高惯性负载的启动需求，确保冶金、矿山等场景中大型电机的可靠运行。
2. 工业级可靠性设计
- 恶劣环境适应性：保形涂层（H 后缀）采用薄聚合物材料，有效抵御粉尘、化学腐蚀和高湿度，延长设备寿命，尤其适用于石油化工、污水处理等腐蚀性环境。
- 宽温与抗干扰：支持 - 40°C 至 + 60°C 工作温度，金属外壳和电磁屏蔽设计可抵御振动和电磁干扰（EMI），确保在电力、冶金等复杂环境中稳定运行。
- 冗余电源支持：兼容 AC/DC 双电源输入，电力波动时仍能持续工作，保障关键系统的连续性。
3. 灵活配置与智能管理
- 可编程参数：通过 Enervista 469 软件自定义保护阈值、报警延迟等参数，支持离线配置和在线调试，简化工程部署流程。

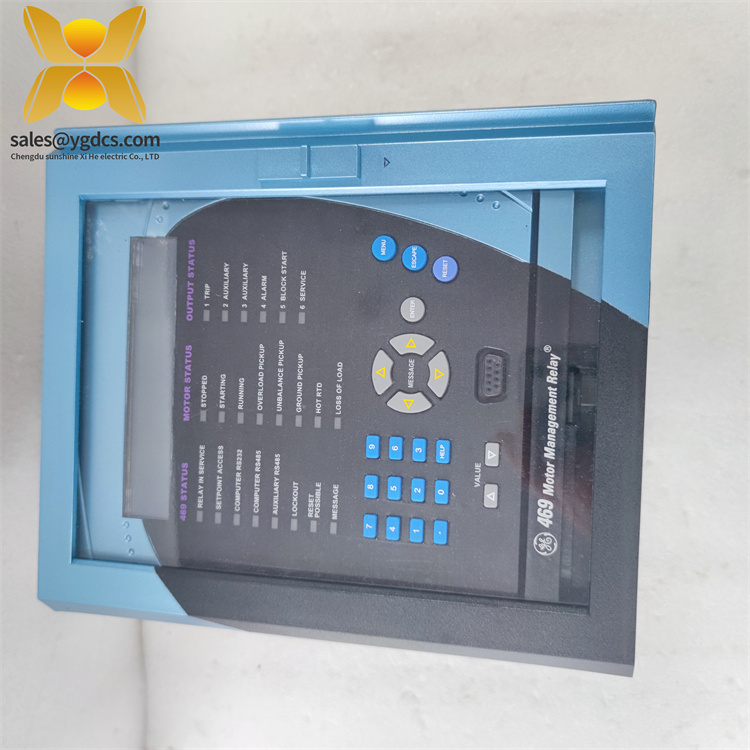

- 远程监控与扩展：标配 RS485 接口（Modbus RTU），可选配 Ethernet 或 DeviceNet 模块，实现远程参数修改、状态查询和固件升级。40 字符 LCD 显示屏和重新设计的键盘界面，支持本地快速诊断与配置。
- 事件记录与分析：内置波形捕获功能（16 个周期）和 512 条事件存储，可回溯故障前后的电流 / 电压波形，辅助工程师定位问题根源。
应用领域
1. 石油化工与能源
在炼油厂中，GE 469-P1-HI-A20-E-H 实时监测泵与压缩机电机的绕组温度和电流，结合 Modbus 通信实现远程控制与故障预警，确保生产流程的连续性。在燃气轮机辅助系统中，继电器通过差动保护（需额外 CT 输入）快速切断电源，保护设备免受相间故障损害。
2. 电力与水处理
在变电站高压电机控制中，继电器支持电压相关过载曲线和欠压自动重启功能，适应电力波动环境。在污水处理厂，其12 路 RTD 输入可同时监测曝气风机的多个温度点，结合电流分析优化设备运行效率，降低能耗。
3. 重工业与制造
在矿山输送带系统中，GE 469-P1-HI-A20-E-H 通过 RTD 传感器监测电机轴承温度，结合机械堵塞检测功能预测潜在故障，避免生产中断。在钢铁厂熔炉搅拌电机控制中，继电器的自适应学习功能可动态调整保护策略，适应高惯性负载的频繁启停需求。
相关产品
- GE 469-P5-HI-A20-EH：5A CT 次级输入，适用于需要更高电流监测的场景。
- GE 469-P1-LO：基础型电机管理继电器，简化配置，适合成本敏感型应用。
- GE SR469 系列：经济型电机保护继电器，提供基础保护功能，与 469 系列形成互补。
- GE Enervista 469 软件：配套配置工具，支持参数编程、固件升级和数据分析。
- GE Predictivity™智能运维服务：基于 AI 的预测性维护方案，结合继电器数据生成设备健康报告。
安装与维护
安装前准备：
确保CT 匹配：继电器支持 1A CT 次级输入（P1 标识），需与外部 CT 额定值一致，避免不匹配导致保护功能失效。使用屏蔽双绞线连接 RTD 传感器和模拟输出，与动力电缆保持至少 30cm 间距以减少电磁干扰。金属外壳需可靠接地（接地电阻≤4Ω），防止静电积累。
确保CT 匹配：继电器支持 1A CT 次级输入（P1 标识），需与外部 CT 额定值一致，避免不匹配导致保护功能失效。使用屏蔽双绞线连接 RTD 传感器和模拟输出，与动力电缆保持至少 30cm 间距以减少电磁干扰。金属外壳需可靠接地（接地电阻≤4Ω），防止静电积累。
维护建议：
- 定期校准：每年使用标准电阻箱验证 RTD 测量精度（误差≤±0.5%），检查输出继电器触点磨损情况，必要时更换。
- 固件升级：通过 Enervista 软件下载最新固件，修复漏洞并增强功能；升级前需备份配置文件。
- 备件管理：建议储备 1-2 个备用继电器和 RTD 传感器，缩短停机更换时间。
产品保障
GE 为469-P1-HI-A20-E-H 提供18 个月原厂质保，覆盖材料与工艺缺陷。用户可通过 GE 全球技术支持中心（7×24 小时响应）获取固件更新、故障诊断等服务。对于关键任务系统，GE 还提供Predictivity™智能运维服务，通过 AI 分析电机运行数据，预测设备寿命并生成维护计划，最大化系统可用性。此外，GE 认证培训课程可帮助用户技术团队掌握继电器的高级配置与调试技能，确保设备长期稳定运行。
总结：GE 469-P1-HI-A20-E-H 凭借其高精度温度监测、多维度保护功能和恶劣环境适应性，成为大中型电机控制的核心组件。无论是石油化工、电力还是重工业领域，该继电器均能通过稳定的硬件架构与丰富的软件生态，为用户提供高效、安全的电机保护解决方案。
