产品概述

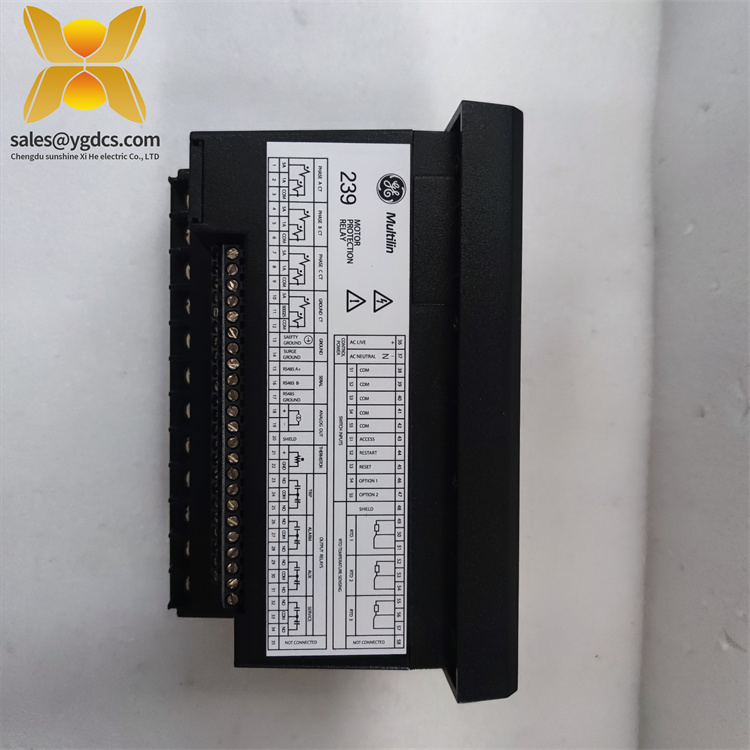

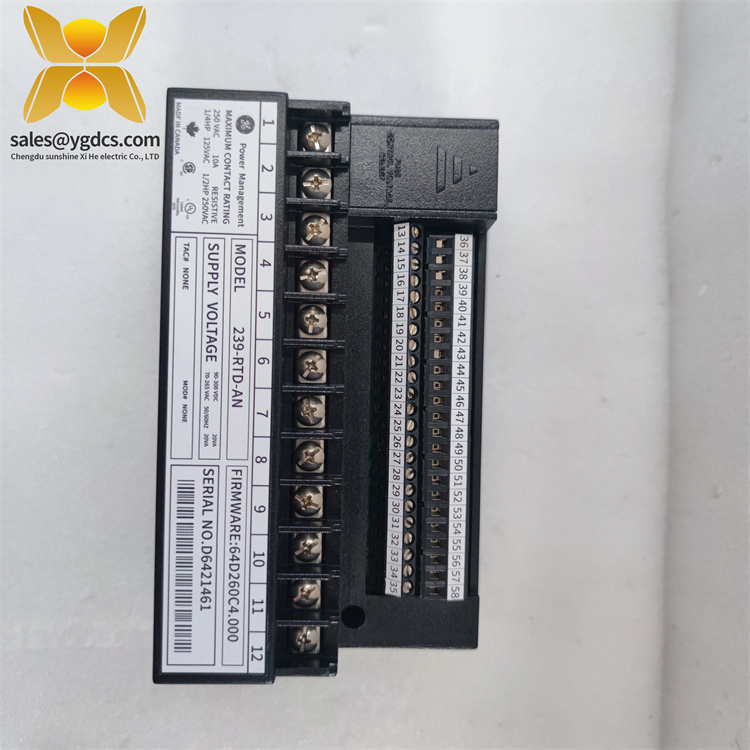

GE 239 - RTD - AN是属于GE Multilin系列的电机保护继电器，旨在为工业自动化系统中的三相交流电机提供全面保护。集过载、短路、接地、欠压、过压、单相运行保护等多种保护控制功能于一体。通过连接RTD温度传感器，可以实时监测电机绕组的温度，温度范围为- 200°C至500°C，精度为±0.1°C3。此外，继电器支持多种通信协议，使其能够与plc等上层设备通信，有助于提高自动化系统的智能化和可靠性。
技术规格
参数名称参数值
产品型号239 - RTD - AN
制造商通用电气
电机保护继电器
输入类型rtd温度传感器
温度范围- 200°C至500°C
精度±0.1°C
响应时间< 5秒
额定电压250v AC或24v DC
额定电流5a ~ 30a
防护等级ip67
外形尺寸：110mm × 160mm × 70mm
重量约1.2 kg
安装方法din -导轨安装
主要特点及优势
全面保护：GE 239 - RTD - AN提供广泛的保护功能，包括断路器故障保护、过载警告保护、接地故障保护和锁转子保护，可有效保护电动机免受各种故障的影响。
灵敏度和准确度高：能快速准确地检测电机故障。例如，过载曲线脱扣时间精度采集为显示值的±1%，并能高精度监测电机温度，有助于及时发现潜在问题4。
可编程，灵活：可通过软件配置和编程，并具有可编程的输出参数，如热容量，满负荷百分比，相电流。此外，它还具有可选的单可编程隔离模拟输出，为用户提供更灵活的应用场景24。

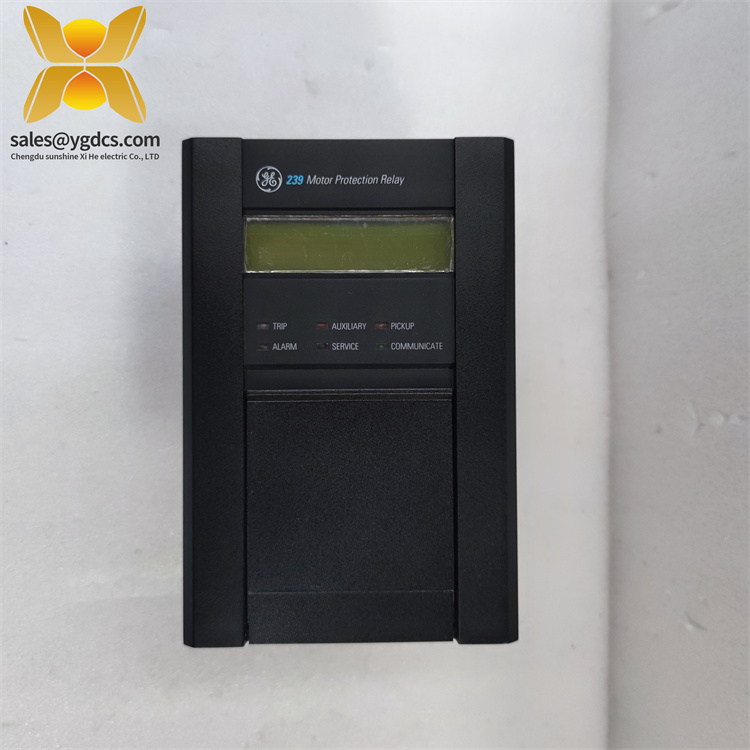

良好的显示和操作：继电器配有40个字符的LCD显示屏和6个LED状态指示灯，可以清楚地显示状态信息，故障情况，设定值和数值。前面板键盘防尘防溅，不使用时可设置防护门将键盘盖住，方便用户操作和维护4。
应用领域
GE 239 - RTD - AN广泛应用于工业自动化领域，特别是在需要温度监测和电机保护的场合，如泵，输送机，压缩机，风扇，锯木厂和矿山3。它也适用于化学加工、发电、石油和天然气工业。在这些应用中，它可以保护电机免受各种故障造成的损坏，延长电机的使用寿命，并通过故障诊断帮助用户快速定位问题，从而减少停机时间和维护成本。
相关产品
GE 239 - RTD：与GE 239 - RTD - AN类似，它是GE Multilin系列的电机保护继电器，但GE 239 - RTD - AN具有额外的单隔离模拟输出，并可通过热容量和相电流进行编程。
GE 240 - RTD - AN：属于同一系列电机保护继电器，可具有不同的保护功能或参数设置，以满足不同类型电机的保护需要。
GE 239 - CT - AN：使用电流互感器（CT）输入而不是RTD输入，适用于需要基于电流的电机保护的应用。
GE 239 - VT - AN：使用电压互感器（VT）输入，主要用于需要基于电压的电机保护的应用。
GE 239 - M - AN：更强调电机监控功能，可以提供更详细的电机运行状态信息。
安装与维护
安装准备：在安装GE 239 - RTD - AN之前，请检查安装环境是否满足要求，并确保温度、湿度在规定的范围内。检查设备的完整性和附件的连接状态。安装表面应平整、牢固，以保证继电器安装平稳。安装过程中建议佩戴防静电手套，避免静电对设备造成损坏。
维护建议：定期检查GE 239 - RTD - AN的工作状态，包括显示是否正常、有无异常噪音、异味等。定期清理设备表面灰尘，确保设备散热良好。定期检查RTD传感器与电源线的连接，确保连接可靠。如果发生故障，请参考本手册进行处理，或在故障处理过程中联系GE技术支持团队
