产品概述

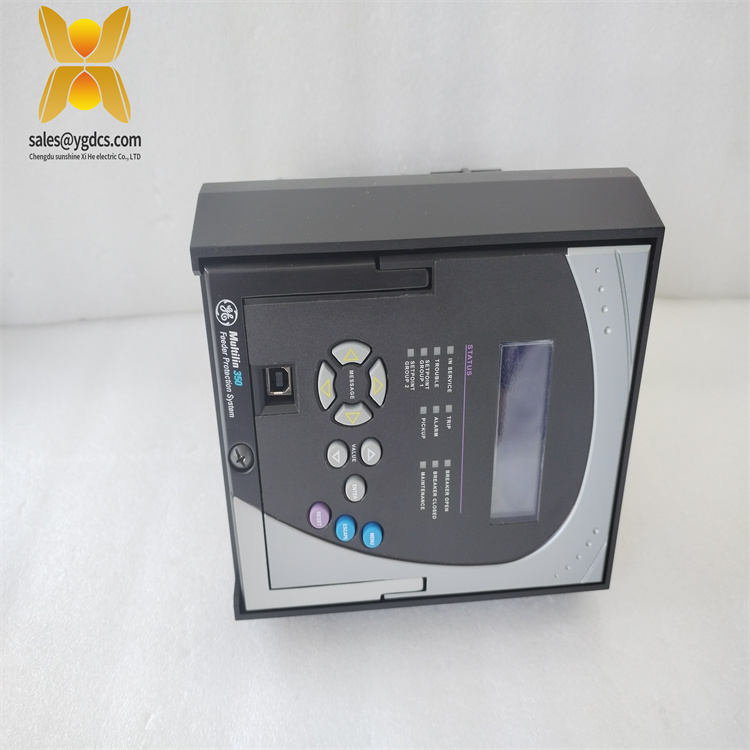

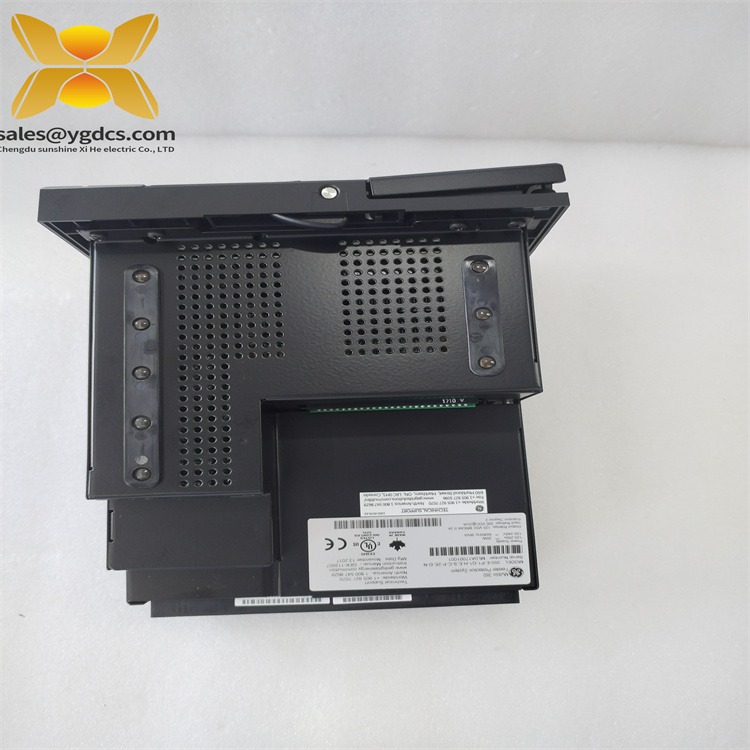

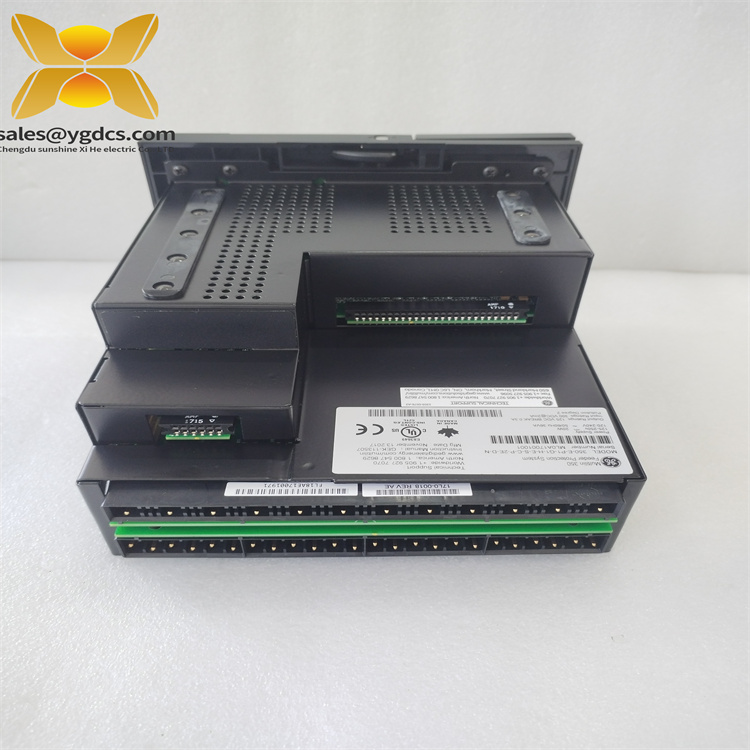

GE 350-E-P1-G1-H-E-S-C-P-2E-D-N是GE Multilin公司为中低压配电系统设计的高性能馈线保护和控制继电器。作为GE先进350系列的一部分，该继电器集成了全面的保护，监测和控制功能，以确保在工业，公用事业和商业应用中的可靠运行。它是保护馈线免受过流、接地故障和相位不平衡等故障的关键部件，同时实现实时诊断和远程管理。GE 350-E-P1-G1-H-E-S-C-P-2E-D-N采用模块化设计，可灵活配置各种电力系统要求。其坚固的结构和宽的工作温度范围（-40°F至140°F）使其适用于恶劣的工业环境，确保长期稳定性和最小的停机时间。
技术规格
参数名称参数值
产品型号350- e - p1 - g1 - h - e - s - c - p - 2e - d - n
制造商ge Multilin
给料机保护和控制继电器
电源110 ~ 250v DC / 110 ~ 230v AC
保护功能过流、接地故障、相不平衡、热过载
通讯协议modbus RTU， RS485
I/O配置10个输入，7个输出
环境等级ip40（正面），IP10（背面），IP20（封面）
工作温度-40°F至140°F（-40°C至60°C）
储存温度-40°F至185°F（-40°C至85°C）
尺寸11.0 " x 6.0 " x 5.5 "（279毫米x 152毫米x 140毫米）
体重<11磅（<5公斤）
安装方式：din导轨或面板安装
抽出式外壳，便于维护
主要特点及优势
全面保护：GE 350-E-P1-G1-H-E-S-C-P-2E-D-N提供先进的过流、接地、相不平衡保护算法，能够快速检测和隔离故障，避免设备损坏和停机。其内置电弧闪光保护，提高了在高风险环境中的安全性。
灵活的配置：具有可编程逻辑和可扩展的I/O选项，该继电器适应各种电力系统拓扑结构。P1电源配置支持交流和直流输入，而2E通信协议版本可与SCADA系统无缝集成14。
实时监控：集成计量和诊断提供准确的电压，电流和功率测量。继电器的LCD显示屏和前面板键盘允许本地配置和状态监控，而通过Modbus RTU进行远程访问有助于集中管理。
恶劣环境弹性：H级环保等级和C保形涂层可防尘，防潮，防电磁干扰，适用于极端工业环境。坚固耐用的设计确保了在-40°F至140°F的温度范围内的可靠性能。
易于维护：拔箱设计(D)简化了模块更换，无需拆线，减少了维护时间和成本。该继电器还通过故障记录和趋势分析支持预测性维护14。
应用领域
GE 350-E-P1-G1-H-E-S-C-P-2E-D-N广泛应用于各行业的中低压配电系统，如：
公用事业：变电站馈线保护、分布式发电互联、母线传输方案。
工业：对电机、变压器和配电线路需要可靠保护的制造工厂、采矿作业和水处理设施。
商业：办公综合体和数据中心，确保稳定的电力供应，最大限度地减少停机时间。
可再生能源：风力发电厂和太阳能装置，以保护馈线免受电网故障和电压波动的影响。
在这些应用中，继电器通过平衡负载分布、检测高阻抗故障和断电后快速恢复来优化电力系统效率。它的S型配置（电弧闪光保护）在人员安全至关重要的环境中尤为重要。
相关产品
GE 350-E-P1-G1-H-E-E-N-M-3E-D-N：与GE 350-E-P1-G1-H-E-S-C-P-2E-D-N相似，但缺少保形涂层和控制选择。适用于要求较低的环境。
GE 350-C-P5-G1-H-S-M-N-P-SN-D-N：具有先进的计量和更大的I/O容量，适用于复杂的变电站应用。
GE Multilin 850P：支持多馈线保护（最多4条馈线），低功率模拟输入，是GE 350-E-P1-G1-H-E-S-C-P-2E-D-N高密度配电系统的补充。
GE Multilin F650：设计用于断路器半配置的高速保护，与GE 350- e - p1 - g1 -h - e -s - c - p - 2e - d- n13一起作为备用保护设备。
GE Multilin UR-F35：多配电馈线的经济高效解决方案，适用于需要基本保护功能的应用。
安装与维护
安装准备:
在安装GE 350-E-P1-G1-H-E-S-C-P-2E-D-N之前，请确保安装完成
